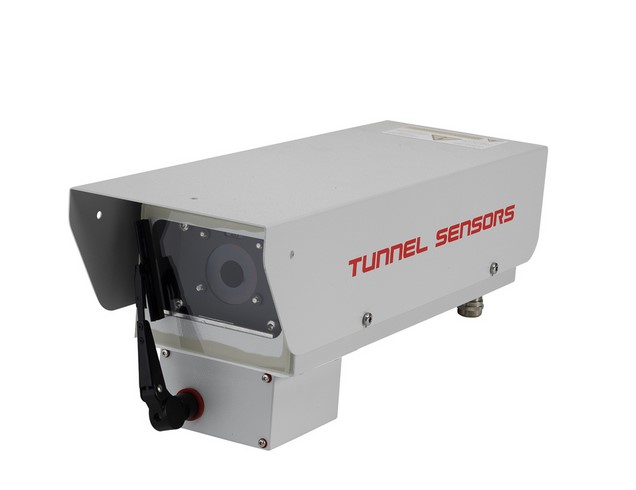

LUMIOS MKIII  Tünel Giriş Fotometresi

Tüneller için Lüminans Fotometre
Sürücüler üzerindeki anlık ışık değişimi ve özellikle tünel giriş ve çıkışlarındaki "kara delik" etkisini minimize etmek için LUMIOS lüminans yada parlaklık değerini devamlı olarak ölçümler. Hem gece hem de gündüz ölçümleme devam ettiği için sürücüler bu durumdan etkilenmez.
LUMIOS tünel içinde kullandığı yüksek duyarlılığa sahip , özel dizayn fotosel sensörü sayesinde, bir insan gözünün gördüğü gibi ölçüm yapar ve tünel içindeki ışık( parlaklık ) değişikliklerine en kısa sürede tepki verir. Bu anlık bir tepkidir. Işık algılayıcı fabrika tanımlı olarak 10-40 derecelik bir açıyla ölçüm yapma özelliğine sahiptir. Bu açı standart cihazlarda 20 derece olarak bilinmektedir. Cihaz kullanıcı isteğiyle ayarlanabilir olacak şekilde 0-10.000 cd/m2 ölçüm özelliğine sahiptir.
Lumios Dynoptic Tunnel Sensor firması ürünüdür.

Genel
Ölçüm Prensibi Luminans
Sensör Silikon Foto Diyot, Vλ filtreli
Görüş açısı  20°
Ölçüm aralığı 0...10.000 cd/m2 arasında istenilen değerler ayarlanabilir.
Ölçüm aralığı/Hassasiyet   10 – 40° ( 1 derecelik adım - Fabrika tanımlı ) Standart Ölçüm: 20 Derece
Besleme 100 - 250 Vac / 50 – 60 Hz
Güç tüketimi 6 – 10 W (ısıtıcı ve silecek dahil, yıkayıcı hariç )
Çıkış   RS485 ile ModBus RTU Harici USB
Analog çıkışlar  0 / 2 / 4 – 20 mA (izoleli ve skalalı)
Koruma sınıfı   IP66
Gövde 316 Paslanmaz çelik
Ebat  408 (470) x 149 mm
Ölçüm aralığı/Hassasiyet Kullanıcı isteğiyle ayarlanabilir olacak şekilde 0-10.000 cd/m2
Ağırlık

Net 5,6 Kg





Boyutlar Ø 120mm, yükseklik 50mm
Ağırlık Yaklaşık. 900g
Depolama sıcaklığı -40...80°C
Koruma türü IP68
Güç kaynağı 24 VDC ± %10
bağlayıcı KAFES KELEPÇESİ, WAGO, (kesit <0.5mm²)
Çalışma sıcaklığı -40...80°C
İşletim rel. nem %0...100 BN
Güç tüketimi Yaklaşık. 30W
Arayüz RS485, baud hızı: 2,400...38,400 bit/s (varsayılan: 19,200),
kablo uzunluğu 50m
Donma noktası
Ölçüm aralığı -40 ... 0 °C
Birim °C
Kesinlik ±0.5°C RMS donma sıcaklığı > -15°C veya ±1.5°C RMS donma sıcaklığı < -15°C (NaCI ile)
Çözünürlük 0.1
