TDC 3

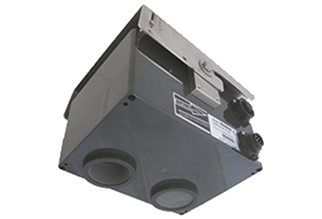

TDC 3 Araç Sayım Sınıflandırma Detektörü
Gelişmiş TDC3 Serisi trafik detektörleri Dopler radar, Ultrasonik ve Pasif Kızıl ötesi sensorlar kullanarak Araç Sınıflandıra, hız, araç uzunluğu, Doluluk süresi, araçlar arası boşluluk zamanı ve diğer verileri kapsamlı bir şekilde RS485 arabirimi üzerinden temin eder.
Yüksek doğruluk
Hız ölçüm hatası: < 2.1% / 2.5 km/hSayım: > 99.5%Sınıflandırma: 80% - 99.5%
Standart edilmiş araç sınıflandırma
Almanya TLS 2, 5+1 ve 8+1 sınıflar için
Çoklu algılama teknolojisi
Üç bağımsız fiziksel algılama prensibi
Otomatik kalibrasyon (ayar)
Özel yazılımı ile şerit üstünde önerilen yükseklikte otomatik kalibrasyon
Kuyruk tespiti
Duran araç algılaması
Ters yön algılaması
Şerit değiştiren ve şeritler arasında seyireden araçların algılanması
Geniş çalışma sıcaklığı aralığı:–40 ...+70°C (–40 to +158ºF)
Ağır hava şartlarında en iyi performans
Özel kurulum yazılımıyla Uzaktan ayar ve konfigürasyon
| Besleme gerilimi | 10.5 … 30 V DC |
| Güç tüketimi | max 110 mA typ. 80 mA @ 12 V DC |
| Çıkış | RS 485 (diğer seçenekler isteğe bağlı) |
| Başlangıç süresi | tipik 20 s |
| Mekanik | |
| Gövde malzemesi | Polykarbonat, Koyu gri |
| Montaj noktaları | M8, paslanmaz çelik V4A |
| Ağırlık | Yaklaşık 1,7 Kg (3.75 lbs) ayak hariç |
| Algılama | |
| Doppler Radar | K-Band 24.05 … 24.25 GHz |
| Ultrasonik Frekansı | 40 kHz |
| Ultrasonik Puls oranı | Saniyede 10 … 30 puls |
| PIR Sensorları | 2 Kanal PIR (TDC3-2) 7 Kanallı PIR perdesi (TDC3-3 /-5 /-8) |
| PIR Spectral aralığı | 6.5 … 14 μm |
| Doğruluk | |
| Araç Sayım | >99.5 % |
| Hız | < 2.1 % (> 100 km/h) < 2.5 km/h ( 100 km/h) |
| Araç Sınıflandırma | 80–99.5% Araç sınıfları TLS standardına göre. Özellikler serbest trafik akışı, önerilen montaj ve kurulum şartlarına göre verilmiştir. |
| Boyutlar | Ø 120mm, yükseklik 50mm |
| Ağırlık | Yaklaşık. 900g |
| Depolama sıcaklığı | -40...80°C |
| Koruma türü | IP68 |
| Güç kaynağı | 24 VDC ± %10 |
| bağlayıcı | KAFES KELEPÇESİ, WAGO, (kesit <0.5mm²) |
| Çalışma sıcaklığı | -40...80°C |
| İşletim rel. nem | %0...100 BN |
| Güç tüketimi | Yaklaşık. 30W |
| Arayüz | RS485, baud hızı: 2,400...38,400 bit/s (varsayılan: 19,200), |
| kablo uzunluğu | 50m |
| Donma noktası | |
| Ölçüm aralığı | -40 ... 0 °C |
| Birim | °C |
| Kesinlik | ±0.5°C RMS donma sıcaklığı > -15°C veya ±1.5°C RMS donma sıcaklığı < -15°C (NaCI ile) |
| Çözünürlük | 0.1 |
